Комплектные трансформаторные подстанции наружной установки шкафного типа мощностью от 25 до 250 кВА, предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6(10)/0,4 кВ и снабжения ею потребителей в районах с умеренным климатом (от -40°С до +40°С).
Область применения КТП — системы электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов, нефтяных скважин, относящихся к III категории надежности электроснабжения. КТП изготовлена в соответствии с требованиями ГОСТ 14695-80, правилами устройства электроустановок (ПУЭ), ТУ, по рабочим чертежам и схемам главных и вспомогательных цепей.

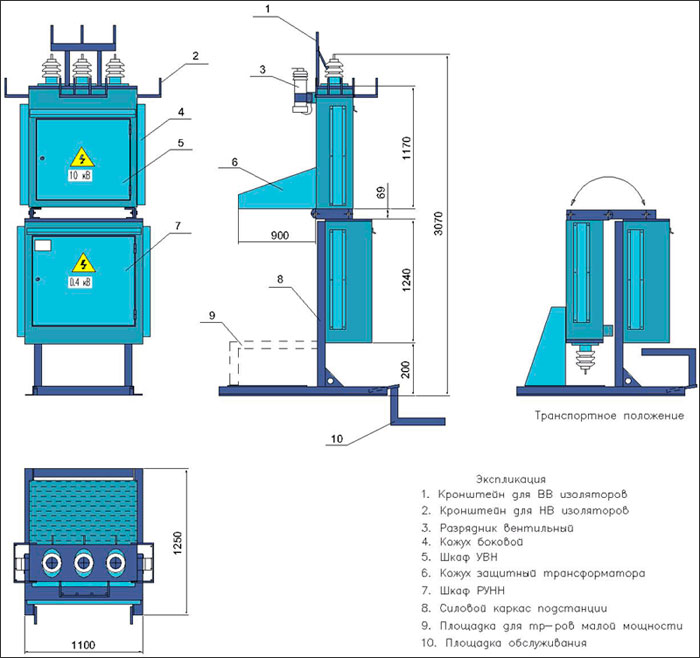

КТП представляет собой конструкцию, выполненную из листового металла толщиной 2 мм. Имеет 2 шкафа ВН и НН. Двери снабжены внутренними замками под спецключ и петлями под наружные навесные замки. В шкафу НН располагается панель РУНН, низковольтные коммутационные аппараты, аппараты защиты и учета. В шкафу УВН размещены высоковольтные предохранители и проходные изоляторы. Снаружи предусмотрены траверсы для опорных изоляторов и крепления для разрядников типа РВО. По желанию заказчика, подстанция может быть укомплектована линейным разъединителем типа РЛНД и комплектом разрядников. На отходящих фидерах установлены стационарные автоматические выключатели типа АЕ или ВА, также по желанию Заказчика подстанция может быть выполнена на рубильниках (КТПР). Также, по желанию Заказчика, может быть изменено количество и токи отходящих линий.

Отличительной особенностью выпускаемых предприятием КТП от аналогичных является:

• усиленный каркас и корпус, что гарантирует длительный эксплуатационный период до 30 лет;
• КТП имеет компактное транспортное положение для удобства погрузочно-разгрузочных и монтажных работ. Высота подстанции в транспортном положении составляет 1640 мм, что исключает проблемы с вписыванием в габариты малотоннажных ТС, а также механические повреждения вследствие эффекта «парусности»;
• кожух защиты трансформатора от атмосферных осадков значительно увеличен;
• подстанции малой мощности комплектуются подставкой под трансформатор для минимизации расстояния между трансформатором и защитным кожухом;
• имеется съемная площадка для удобства доступа обслуживающего персонала с лицевой стороны КТП; в шкафу НН перед панелью РУНН имеется защитная панель;
• использование новейших лакокрасочных материалов и спецтехнологий позволяет придать изделиям хороший внешний вид, при этом стойкость ЛК покрытия возросла на порядок и составляет около 15 лет. По желанию Заказчика возможна окраска в любой цвет или в комбинацию цветов, допустимых действующими стандартами.

Провода для присоединения к воздушным линиям 0,4 кВ прокладываются в специальных кожухах.
Учет расхода активной энергии производится на шинах 0,4 кВ после вводного рубильника (возможна установка счетчиков для учета реактивной энергии, а также электронных, двухтарифных и т.п.). Для обеспечения нормальной работы электросчетчика при температуре окружающей среды ниже 0°С, при необходимости, предусмотрен его обогрев.
КТП устанавливается на фундаменте высотой не менее 1-1,2 м, при этом расстояние от земли до открытых токоведущих частей должно соответствовать требованиям ПУЭ.
Все КТП комплектуются аппаратурой общего назначения. Во всех случаях комплектующая аппаратура имеет сертификаты качества. Предприятие-изготовитель гарантирует безотказную работу КТП в течение 3 лет со дня ввода в эксплуатацию, но не более четырех лет со дня отгрузки потребителю.
Предприятие-изготовитель заменяет и ремонтирует вышедшие из строя устройства при условии соблюдения правил хранения, транспортировки, монтажа и эксплуатации. Гарантийный срок хранения КТП — 1 год со дня изготовления. Полный срок службы КТП не менее 25 лет.
