Изолятор 10кВ полимерный опорный ИОРП-10

Изолятор типа ИОРП

Изолятор опорный ребристый полимерный ИОРП -10, предназначенный для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах подстанций переменного тока частотой 50 Гц напряжением до 10 КВ. Расшифровка условного обозначения изолятора иорп: И - изолятор; О - опорный; Р- ребристый; П - полимерный; 10 - номинальное напряжение, кВ (класс напряжения); 03 - порядковый номер; А - D1 армировано; С - резьба L2 начинается сразу; УХЛ2 - климатическое исполнение и категория размещения по ГОСТ15150. ТУ3494-00482442590-2008.

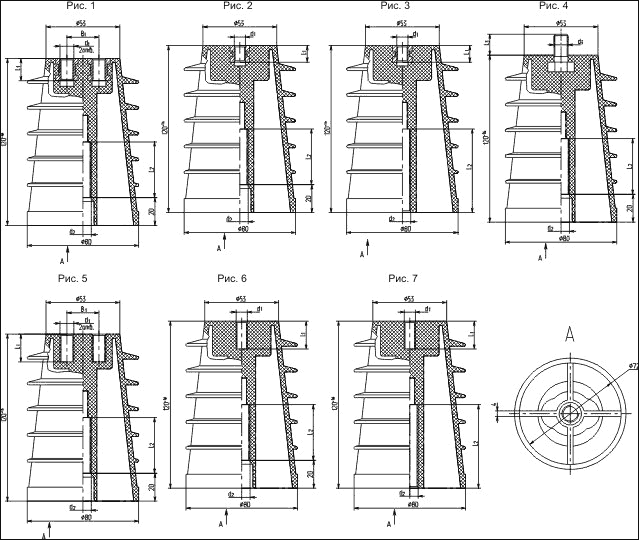

Тип	H, mm	Длина пути утечки, мм	D1, мм	D2, мм	D3, мм	L1, мм	L2, мм	L3, мм	B1, мм	Масса изолятора, гр	Фарфоровый аналог	Рисунок
ИОРП-10-00	120	183	2*М8	М12		20	40	-	18	325	ИОР-10-3,75 У3 ИО-10-3,75 II У3 И 4-80 I УХЛ Т2	Рис. 5
ИОРП-10-00А	120	183	2*М8	М12		12	40	-	18	340	ИОР-10-3,75 У3 ИО-10-3,75 II У3 И 4-80 I УХЛ Т2	Рис. 1
ИОРП-10-01	120	183	2*М10	М16		20	40	-	23	319	ИО-10-7,5 II У3 ИОР-10-7,5 II УХЛ2	Рис. 5
ИОРП-10-01А	120	183	2*М10	М16		16	40	-	23	339	ИО-10-7,5 II У3 ИОР-10-7,5 II УХЛ2	Рис. 1
ИОРП-10-02	120	183	2*М10	М10		20	40	-	23	328		Рис. 5
ИОРП-10-02А	120	183	2*М10	М10		16	40	-	23	348		Рис. 1
ИОРП-10-03	120	183	М16	М16		20	40	-	-	320	ИОР-10-7,5 I УХЛ2	Рис. 6
ИОРП-10-03А	120	183	М16	М16		20	40	-	-	341	ИОР-10-7,5 I УХЛ2	Рис. 2
ИОРП-10-04	120	183	2*М8	М16		20	40	-	23	325		Рис. 5
ИОРП-10-04А	120	183	2*М8	М16		12	40	-	23	340		Рис. 1
ИОРП-10-05	120	183	2*М8	М12		20	40	-	23	332		Рис. 5
ИОРП-10-05А	120	183	2*М8	М12		12	40	-	23	346		Рис. 1
ИОРП-10-06	120	183	М8	М10		12	40	-	-	328		Рис. 6
ИОРП-10-06А	120	183	М8	М10		12	40	-	-	335		Рис. 2
ИОРП-10-07	120	183	-	М10	М8	-	40	15	-	344		Рис. 4
ИОРП-10-07/1	120	183	-	М12	М8	-	40	15	-	342		Рис. 4
ИОРП-10-08	120	183	2*М10	М12	-	20	40	-	23	325		Рис. 5
ИОРП-10-08А	120	183	2*М10	М12	-	16	40	-	23	345		Рис. 1
ИОРП-10-09	120	183	М8	М12	-	20	40	-	-	328		Рис. 6
ИОРП-10-09А	120	183	М8	М12	-	16	40	-	-	335		Рис. 2
ИОРП-10-09С	120	183	М8	М12	-	20	56	-	-	330		Рис. 7
ИОРП-10-09АС	120	183	М8	М12	-	16	56	-	-	337		Рис. 3
