Каталог изоляторов

Изоляторы штыревые полимерные

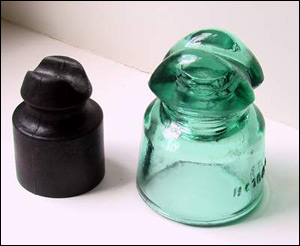

Изолятор НП-18

1. Область применения

Изоляторы предназначены для изоляции и крепления провода на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением до 1000В.

2. Конструкция

Эксплуатируются при температуре окружающего воздуха до -60 до +50 °С. При монтаже изоляторы на штырь не требуется применения полимерного колпачка. Изоляторы должны соответствовать требованиям ТУ 34-27-98-93.

Тип	Нормированная механическая разрушающая сила при изгибе, неменее, кН	Сопротивление изоляции, мОм	Масса, не более, кг
НП-18	8,0	5х104	0,05

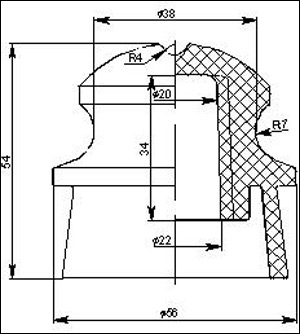

Изолятор ТФ-20П

1. Область применения

Изоляторы предназначены для изоляции и крепления провода на ВЛ электропередачи, линий связи и радиотрансляционных сетей напряжением до 0,4 кВ.

2. Конструкция

Изготавливаются в соответствии с требованиями ТУ 3494-039-51165501-2006 в климатическом исполнении УХД категории размещения 1.

Тип	Нормированная механическая разрушающая сила при изгибе, неменее, кН	Выдерживаемое напряжение частотой 50 Гц, кВ, неменее		Пробивное напряжениев изоляционной среде, неменее, кВ	Сопротивление изоляции, мОм	Строительная высота, не более, мм	Длина пути утечки, неменее, мм	Масса, не более, кг
		в сухом состоянии	под дождем
ТФ-20П	8,0	24,0	8,0	46	105	54,0	118,0	0,06

Изолятор ОЛК-12.5-20

1. Область применения

Изоляторы предназначены для изоляции и крепления провода на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением до 20 кВ.

2. Конструкция

Эксплуатируются при температуре окружающего воздуха от -60 до +50 °С. Изоляторы должны соответствовать требованиям ГОСТ Р 52082-03.

Тип	Рабочее напряжение, кВ	Длина пути утечки, неменее, мм	Нормированная механическая разрушающая сила при изгибе, неменее, кН	Выдерживаемое напряжение частотой 50 Гц, кВ, неменее		Пробивное напряжение изоляционной среды, неменее, кВ	Испытательное напряжение грозового импульса, кВ	Масса, не более, кг
				в сухом состоянии	под дождем
ОЛК-12,5-20	20	430	12,5	90	67	Непробиваемый	145	3,7
