Изолятор ОСК 10КВ
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ. Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
U ном., кВ |
Строит-я высота H, мм |
Изол-я высота L, мм |
Длина пути утечки, см |
Диаметр стержня, мм |
Масса, не более, кг |
Степень загряз. атмосферы по ГОСТ 9920-89 |
Мин. мех. разруш. сила на изгиб, не менее, кН |
| ОСК 4-10-В02-1 |
10 |
190 |
95 |
22 |
36 |
1,9 |
1 |
4 |
| ОСК 4-10-Г02-2 |
10 |
215 |
115 |
30 |
36 |
2,2 |
2 |
4 |
| Тип |
Минимальный разрушающий крутящий момент, не менее, кНхм |
Выдерживаемое 5-минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ |
Выдерживаемое 1-минутное напряжение частоты 50Гц под дождем, не менее, кВ |
Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдерживае-мое напряжение грозового импульса, не менее, кВ |
| ОСК 4-10-В02-1 |
0,245 |
42 |
28 |
18 |
5 |
80 |
| ОСК 4-10-Г02-2 |
0,245 |
42 |
28 |
18 |
5 |
80 |
|
|
|
|
Изолятор ОСК 10 кВ усиленный
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ. Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
U ном., кВ |
Строит-я высота H, мм |
Изол-я высота L, мм |
Длина пути утечки, см |
Диаметр стержня, мм |
Масса, не более, кг |
Степень загряз. атмосферы по ГОСТ 9920-89 |
Мин. мех. разруш. сила на изгиб, не менее, кН |
| ОСК 6-10-В03-1 |
10 |
190 |
95 |
22 |
36 |
2,4 |
1 |
6 |
| ОСК 6-10-Г03-2 |
10 |
215 |
115 |
30 |
36 |
2,7 |
2 |
6 |
| Тип |
Минимальный разрушающий крутящий момент, не менее, кНхм |
Выдержи-ваемое 5-минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ |
Выдержи-ваемое 1-минутное напряжение частоты 50Гц под дождем, не менее, кВ |
Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдерживае-мое напряжение грозового импульса, не менее, кВ |
| ОСК 6-10-В03-1 |
0,245 |
42 |
28 |
18 |
10 |
80 |
| ОСК 6-10-Г03-2 |
0,245 |
42 |
28 |
18 |
10 |
80 |
|
|
 |
Изоляторы ОСК 10,20 КВ
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ. Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
U ном., кВ |
Строит-я высота H, мм |
Изол-я высота L, мм |
Длина пути утечки, см |
Диаметр стержня, мм |
Масса, не более, кг |
Степень загряз. атмосферы по ГОСТ 9920-89 |
Мин. мех. разруш. сила на изгиб, не менее, кН |
| ОСК 12,5-10-Д03-4 |
10 |
285 |
169 |
42 |
46 |
3,5 |
4 |
12,5 |
| Тип |
Минимальный разрушающий крутящий момент, не менее, кНхм |
Выдержи-ваемое 5- минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ |
Выдержи-ваемое 1-минутное напряжение частоты 50Гц под дождем, не менее, кВ |
Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдерживае-мое напряжение грозового импульса, не менее, кВ |
| ОСК 12,5-10-Д03-4 |
0,245 |
42 |
28 |
28 |
18 |
80 |
|
|
 |
Изолятор ОСК 35КВ
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ.
Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
Номи-нальное напряжение, кВ |
Строитель-ная высота H, мм |
Изоляцион-ная высота L, мм |
Длина пути утечки, см |
Масса, не более, кг |
Степень загрязнения атмосферы по ГОСТ 9920-89 |
Минимальная механическая разрушающая сила на изгиб, не менее, кН |
Минимальный разрушающий крутящий момент, не менее, кНхм |
| ОСК 8-35-Б01-2 |
35 |
440 |
324 |
95 |
8,5 |
2 |
8 |
1,0 |
| ОСК 8-35-Б02-2 |
35 |
440 |
324 |
95 |
8,0 |
2 |
8 |
1,0 |
| ОСК 8-35-В03-2 |
35 |
475 |
359 |
95 |
8,5 |
2 |
8 |
1,0 |
| Тип |
Выдержи-ваемое 5-минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ |
Выдержи-ваемое 1-минутное напряжение частоты 50Гц под дождем, не менее, кВ |
Выдержи-ваемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдержи-ваемое напряжение грозового импульса, не менее, кВ |
Установочный размер верх/низ, мм |
Установочные отверстия верх/низ, мм |
| ОСК 8-35-Б01-2 |
95 |
80 |
42 |
10 |
190 |
Ø140/Ø140 |
4М12/4 М12 |
| ОСК 8-35-Б02-2 |
95 |
80 |
42 |
10 |
190 |
Ø127/Ø127 |
4М12/4 М12 |
| ОСК 8-35-В03-2 |
95 |
80 |
42 |
10 |
190 |
Ø76/Ø76 |
4М12/4 М12 |
|
|
 |

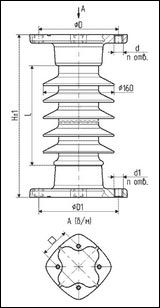

Изолятор ОСК 35КВ мод. А
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ.
Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием.
Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
U ном., кВ |
Строит-я высота H, мм |
Изол-я высота L, мм |
Длина пути утечки, см |
Диаметр стержня, мм |
Масса, не более, кг |
Степень загряз. атмосферы по ГОСТ 9920-89 |
Мин. мех. разруш. сила на изгиб, не менее, кН |
| ОСК 10-35-А01-1 |
35 |
400 |
262 |
75 |
22 |
1 |
10 |
1,0 |
| ОСК 10-35-А01-3 |
35 |
400 |
262 |
116 |
23,5 |
3 |
10 |
1,0 |
| Тип |
Выдерживаемое 5-минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ |
Выдерживаемое 1-минутное напряжение частоты 50Гц под дождем, не менее, кВ |
Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдерживаемое напряжение грозового импульса, не менее, кВ |
Установочный размер верх/низ, мм |
Установочные отверстия верх/низ, мм |
| ОСК 10-35-А01-1 |
95 |
80 |
42 |
5 |
190 |
Ø140/Ø140 |
4М12/4 М12 |
| ОСК 10-35-А01-3 |
95 |
80 |
42 |
10 |
190 |
Ø140/Ø140 |
4М12/4 М12 |
|
|
|
|
Изолятор ОСК 35КВ мод. Г
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ. Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
Рис. |
U ном., кВ |
Строит-я высота H, мм |
Изол-я высота L, мм |
Длина пути утечки, см |
Диаметр стержня, мм |
Масса, не более, кг |
Степень загряз. атмосферы по ГОСТ 9920-89 |
Мин. мех. разруш. сила на изгиб, не менее, кН |
| ОСК 10-35-Г04-1 УХЛ1 |
1 |
35 |
500 |
362 |
75 |
21,5 |
1 |
10 |
1,0 |
| ОСК 10-35-Г04-3 УХЛ1 |
2 |
35 |
500 |
362 |
116 |
23 |
3 |
10 |
1,0 |
| Тип |
Рис. |
Выдерживаемое 5-минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ |
Выдерживаемое 1-минутное напряжение частоты 50Гц под дождем, не менее, кВ |
Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдерживаемое напряжение грозового импульса, не менее, кВ |
Установочный размер верх/низ, мм |
Установочные отверстия верх/низ, мм |
| ОСК 10-35-Г04-1 УХЛ1 |
1 |
95 |
80 |
42 |
5 |
190 |
Ø160/Ø160 |
4Ø18/4 Ø18 |
| ОСК 10-35-Г04-3 УХЛ1 |
2 |
95 |
80 |
42 |
10 |
190 |
Ø160/Ø160 |
4Ø18/4 Ø18 |
|
|
 |
Изолятор ОСК 12.5-35КВ
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ. Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
Номинальное напряжение, кВ |
Строительная высота H, мм |
Изоляционная высота L, мм |
Длина пути утечки, см |
Масса, не более, кг |
Степень загрязнения атмосферы по ГОСТ 9920-89 |
Минимальная механическая разрушающая сила на изгиб, не менее, кН |
Минимальный разрушающий крутящий момент, не менее, кНхм |
| ОСК 12,5-35-В02-1 УХЛ1 |
35 |
475 |
337 |
75 |
21 |
1 |
12,5 |
1,0 |
| ОСК12,5-35-В02-3 УХЛ1 |
35 |
475 |
337 |
116 |
22,5 |
3 |
12,5 |
1,0 |
| Тип |
Выдерживаемое 5-минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ |
Выдерживаемое 1-минутное напряжение частоты 50Гц под дождем, не менее, кВ |
Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдерживаемое напряжение грозового импульса, не менее, кВ
|
Установочный размер верх/низ, мм |
Установочные отверстия верх/низ, мм |
| ОСК 12,5-35-В02-1 УХЛ1 |
95 |
80 |
42 |
5 |
190 |
Ø127Ø127 |
4М12/4 М12 |
| ОСК12,5-35-В02-3 УХЛ1 |
95 |
80 |
42 |
10 |
190 |
Ø127/Ø127 |
4М12/4 М12 |
|
|
 |

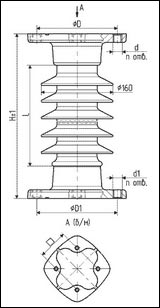

Изолятор ОСК 10-110кВ мод. А
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ. Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
Номинальное напряжение, кВ |
Строительная высота H, мм |
Изоляционная высота L, мм |
Длина пути утечки, см |
Масса, не более, кг |
Степень загрязнения атмосферы по ГОСТ 9920-89 |
Минимальная механическая разрушающая сила на изгиб, не менее, кН |
Минимальный разрушающий крутящий момент, не менее, кНхм |
| ОСК 10-110-А01-1 УХЛ1 |
110 |
1020 |
882 |
220 |
21,5 |
1 |
10 |
1,0 |
| ОСК 10-110-А02-1 УХЛ1 |
110 |
1020 |
882 |
220 |
23,5 |
1 |
10 |
1,0 |
| ОСК 10-110-А01-2 УХЛ1 |
110 |
1020 |
882 |
280 |
22 |
2 |
10 |
1,0 |
| ОСК 10-110-А02-2 УХЛ1 |
110 |
1020 |
882 |
280 |
24 |
2 |
10 |
1,0 |
| Тип |
Выдерживаемое 5-минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ |
Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдерживаемое напряжение грозового импульса, не менее, кВ |
Установочный размер верх/низ, мм |
Установочные отверстия верх/низ, мм |
| ОСК 10-110-А01-1 УХЛ1 |
230 |
110 |
5 |
450 |
Ø127Ø127 |
4М16/4 М16 |
| ОСК 10-110-А02-1 УХЛ1 |
230 |
110 |
5 |
450 |
Ø127/Ø178 |
4М16/4 М18 |
| ОСК 10-110-А01-2 УХЛ1 |
230 |
110 |
10 |
450 |
Ø127Ø127 |
4М16/4 М16 |
| ОСК 10-110-А02-2 УХЛ1 |
230 |
110 |
10 |
450 |
Ø127/Ø178 |
4М16/4 М18 |
|
|
 |

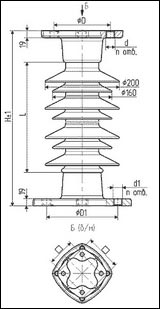

Изолятор ОСК 110кВ мод. Б
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ. Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
Номинальное напряжение, кВ |
Строительная высота H, мм |
Изоляционная высота L, мм |
Длина пути утечки, см |
Масса, не более, кг |
Степень загрязнения атмосферы по ГОСТ 9920-89 |
Минимальная механическая разрушающая сила на изгиб, не менее, кН |
Минимальный разрушающий крутящий момент, не менее, кНхм |
| ОСК 10-110-Б02-1 УХЛ1 |
110 |
1050 |
912 |
210 |
24 |
1 |
10 |
1,0 |
| ОСК 10-110-Б02-2 УХЛ1 |
110 |
1050 |
912 |
290 |
24,5 |
2 |
10 |
1,0 |
| ОСК 10-110-Б03-1 УХЛ1 |
110 |
1050 |
912 |
210 |
27,5 |
1 |
10 |
1,0 |
| ОСК 10-110-Б03-2 УХЛ1 |
110 |
1050 |
912 |
290 |
28 |
2 |
10 |
1,0 |
| ОСК 10-110-Б04-2 УХЛ1 |
110 |
1050 |
912 |
290 |
28 |
2 |
10 |
1,0 |
| Тип |
Выдерживаемое 5-минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ |
Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдерживаемое напряжение грозового импульса, не менее, кВ |
Установочный размер верх/низ, мм |
Установочные отверстия верх/низ, мм |
| ОСК 10-110-Б02-1 УХЛ1 |
230 |
110 |
5 |
480 |
Ø127Ø178 |
4М16/4 Ø18 |
| ОСК 10-110-Б02-2 УХЛ1 |
230 |
110 |
10 |
480 |
Ø127/Ø178 |
4М16/4 Ø18 |
| ОСК 10-110-Б03-1 УХЛ1 |
230 |
110 |
5 |
480 |
Ø120Ø160 |
4Ø18/4 Ø18 |
| ОСК 10-110-Б03-2 УХЛ1 |
230 |
110 |
10 |
480 |
Ø120/Ø160 |
4Ø18/4 Ø18 |
| ОСК 10-110-Б04-2 УХЛ1 |
230 |
110 |
10 |
480 |
Ø100/Ø160 |
4М12/4Ø18 |
|
|
 |
Изолятор ОСК 110кВ мод. Г
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ. Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
Номинальное напряжение, кВ |
Строительная высота H, мм |
Изоляционная высота L, мм |
Длина пути утечки, см |
Масса, не более, кг |
Степень загрязнения атмосферы по ГОСТ 9920-89 |
Минимальная механическая разрушающая сила на изгиб, не менее, кН |
| ОСК 10-110-В05-1 УХЛ1 |
110 |
1100 |
950 |
220 |
28 |
1 |
10 |
| ОСК 10-110-В05-2 УХЛ1 |
110 |
1100 |
950 |
300 |
28,3 |
2 |
10 |
| ОСК 10-110-Г09-2 УХЛ1 |
110 |
1220 |
1020 |
250 |
28,3 |
2 |
10 |
| ОСК 10-110-Г09-3 УХЛ1 |
110 |
1220 |
1020 |
315 |
28,5 |
3 |
10 |
| ОСК 10-110-Г05-2 УХЛ1 |
110 |
1220 |
1020 |
250 |
28,3 |
2 |
10 |
| ОСК 10-110-Г05-3 УХЛ1 |
110 |
1220 |
1020 |
315 |
28,5 |
3 |
10 |
| Тип |
Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдерживаемое напряжение грозового импульса, не менее, кВ |
Установочный размер верх/низ, мм |
Установочные отверстия верх/низ, мм |
| ОСК 10-110-В05-1 УХЛ1 |
110 |
5 |
480 |
Ø160Ø160 |
4Ø18/4 Ø18 |
| ОСК 10-110-В05-2 УХЛ1 |
110 |
10 |
480 |
Ø160/Ø160 |
4Ø18/4 Ø18 |
| ОСК 10-110-Г09-2 УХЛ1 |
110 |
5 |
550 |
Ø127Ø160 |
4М16/4 Ø18 |
| ОСК 10-110-Г09-3 УХЛ1 |
110 |
10 |
550 |
Ø127/Ø160 |
4М16/4 Ø18 |
| ОСК 10-110-Г05-2 УХЛ1 |
110 |
5 |
550 |
Ø160Ø160 |
4Ø18/4Ø18 |
| ОСК 10-110-Г05-3 УХЛ1 |
110 |
10 |
550 |
Ø160/Ø160 |
4Ø18/4Ø18 |
|
|
 |
Изолятор ОТК 110кВ
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ. Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
Номинальное напряжение, кВ |
Строительная высота H, мм |
Изоляционная высота L, мм |
Длина пути утечки, см |
Масса, не более, кг |
Степень загрязнения атмосферы по ГОСТ 9920-89 |
Минимальная механическая разрушающая сила на изгиб, не менее, кН |
Минимальный разрушающий крутящий момент, не менее, кНхм |
| ОТК 20-110-В07-1 УХЛ1 |
110 |
1100 |
950 |
220 |
29,6 |
1 |
20 |
1,0 |
| ОТК 20-110-В08-1 УХЛ1 |
110 |
1100 |
950 |
220 |
29,6 |
1 |
20 |
1,0 |
| ОТК 20-110-В07-2 УХЛ1 |
110 |
1100 |
950 |
300 |
32,6 |
2 |
20 |
1,0 |
| ОТК 20-110-В08-2 УХЛ1 |
110 |
1100 |
950 |
300 |
32,6 |
2 |
20 |
1,0 |
| Тип |
Выдерживаемое 5-минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ |
Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдерживаемое напряжение грозового импульса, не менее, кВ |
Установочный размер верх/низ, мм |
Установочные отверстия верх/низ, мм |
| ОТК 20-110-В07-1 УХЛ1 |
230 |
110 |
5 |
480 |
Ø180Ø194 |
4 Ø18/4Ø20 |
| ОТК 20-110-В08-1 УХЛ1 |
230 |
110 |
5 |
480 |
Ø194/Ø194 |
4Ø20/4Ø20 |
| ОТК 20-110-В07-2 УХЛ1 |
230 |
110 |
10 |
480 |
Ø180Ø194 |
4Ø18/4 Ø20 |
| ОТК 20-110-В08-2 УХЛ1 |
230 |
110 |
10 |
480 |
Ø194/Ø194 |
4Ø20/4 Ø20 |
|
|
 |
Изолятор ОТК 110кВ мод. Г
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ. Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
| Тип |
Номинальное напряжение, кВ |
Строительная высота H, мм |
Изоляционная высота L, мм |
Длина пути утечки, см |
Масса, не более, кг |
Степень загрязнения атмосферы по ГОСТ 9920-89 |
Минимальная механическая разрушающая сила на изгиб, не менее, кН |
Минимальный разрушающий крутящий момент, не менее, кНхм |
| ОТК 20-110-Г05-2 УХЛ1 |
110 |
1220 |
1020 |
250 |
31,5 |
2 |
20 |
1,0 |
| ОТК 20-110-Г05-3 УХЛ1 |
110 |
1220 |
1020 |
315 |
32 |
3 |
20 |
1,0 |
| ОТК 20-110-Г10-2 УХЛ1 |
110 |
1220 |
1020 |
250 |
31,5 |
2 |
20 |
1,0 |
| ОТК 20-110-Г10-3 УХЛ1 |
110 |
1220 |
1020 |
315 |
32 |
3 |
20 |
1,0 |
| Тип |
Выдерживаемое 5-минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ |
Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм) |
Выдерживаемое напряжение грозового импульса, не менее, кВ |
Установочный размер верх/низ, мм |
Установочные отверстия верх/низ, мм |
| ОТК 20-110-Г05-2 УХЛ1 |
230 |
110 |
5 |
550 |
Ø160Ø160 |
4 Ø13/4Ø18 |
| ОТК 20-110-Г05-3 УХЛ1 |
230 |
110 |
10 |
550 |
Ø160/Ø160 |
4Ø18/4Ø18 |
| ОТК 20-110-Г10-2 УХЛ1 |
230 |
110 |
5 |
550 |
Ø160Ø180 |
4Ø18/4 Ø18 |
| ОТК 20-110-Г10-3 УХЛ1 |
230 |
110 |
10 |
550 |
Ø160/Ø180 |
4Ø18/4 Ø18 |
|
