Изолятор ЛК 70/10

Линейные подвесные стержневые цельнолитые полимерные (кремнийорганические) изоляторы типа ЛК 70/10-И(ИУ) производства ЗАО «ИНСТА» по ГОСТ 28856 предназначены для крепления и изоляции неизолированных и защищенных проводов ВЛ переменного тока напряжением 6-10 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50°С.

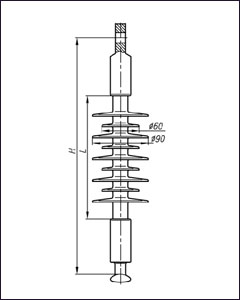

Изолятор ЛК 70/20

Линейные подвесные стержневые цельнолитые полимерные (кремнийорганические) изоляторы типа ЛК 70/10-И(ИУ) производства ЗАО «ИНСТА» по ГОСТ 28856 предназначены для крепления и изоляции неизолированных и защищенных проводов ВЛ переменного тока напряжением 10-20 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50°С.

Изолятор ЛК 70/35, ЛК 120/35

Линейные подвесные стержневые цельнолитые полимерные (кремнийорганические) изоляторы типа ЛК 70/35-И(ИУ) и ЛК 120/35-И производства ЗАО «ИНСТА» по ГОСТ 28856 предназначены для крепления и изоляции неизолированных и защищенных проводов ВЛ переменного тока напряжением 35 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50°С.

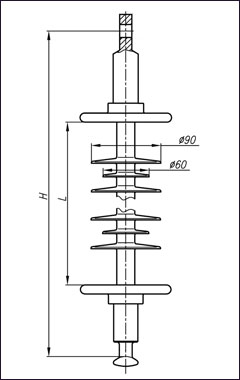

Изолятор ЛК 70/110, ЛК 120/110

Линейные подвесные стержневые цельнолитые полимерные (кремнийорганические) изоляторы типа ЛК 70/110-И и ЛК 120/110-И производства ЗАО «ИНСТА» по ГОСТ 28856 предназначены для крепления и изоляции неизолированных и защищенных проводов ВЛ переменного тока напряжением 110 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50°С.

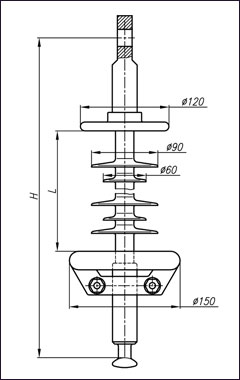

Изолятор ЛК 70/150 и ЛК 120/150

Линейные подвесные стержневые цельнолитые полимерные (кремнийорганические) изоляторы типа ЛК 70/150-И и ЛК 120/150-И производства ЗАО «ИНСТА» по ГОСТ 28856 предназначены для крепления и изоляции неизолированных и защищенных проводов ВЛ переменного тока напряжением 150 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50°С.

Изолятор ЛК 70/220 и ЛК 120/220

Линейные подвесные стержневые цельнолитые полимерные (кремнийорганические) изоляторы типа ЛК 70/220-И и ЛК 120/220-И производства ЗАО «ИНСТА» по ГОСТ 28856 предназначены для крепления и изоляции неизолированных и защищенных проводов ВЛ переменного тока напряжением 220 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50°С.

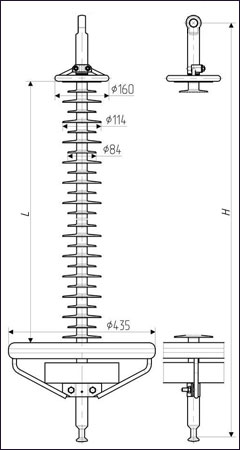

Изолятор ЛК 70/330 и ЛК 120/330

Изолятор предназначен для изоляции и крепления проводов воздушных линий электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением выше 1000 В (ЛК - 330 кВ), частотой до 100 Гц, при температуре окружающего воздуха от -60 до + 50°С, на высоте до 1000 метров над уровнем моря. Для районов с I-II степенью загрязнения (СЗ) по ПУЭ.

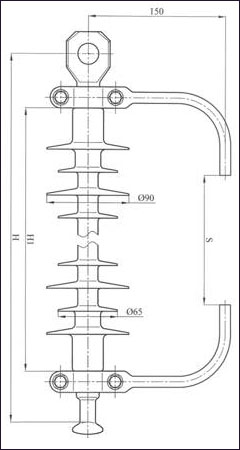

Изолятор ЛКГ 70

Изоляторы ЛКГ предназначены изолированного поддерживающего и натяжного крепления грозозащитного троса на ВЛ 110-500 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50°С.
Изоляторы ЛКГ представляют собой конструкцию, состоящую из линейного полимерного стержневого изолятора с кремнийорганической защитной оболочкой на 70 и 120 кН и разрядных рогов, обеспечивающих создание шунтирующего изолятор искрового промежутка.
Изоляторы ЛКГ предлагается использовать вместо гирлянд стеклянных изоляторов (не менее двух изоляторов в поддерживающем тросовом креплении и не менее четырех в натяжном по п.2.5.122 ПУЭ-7) и комплектов разрядных рогов типа РР, РРВ и РРН.
Изоляторы ЛКГ обладают всеми достоинствами линейных полимерных изоляторов (высокие механические и электрические характеристики и надежность, малые габариты, масса, стоимость и т.д.). В отличие от гирлянд стеклянных изоляторов могут быть изготовлены с любой изоляционной длиной с дискретностью 50 мм и любым размером искрового промежутка. Изоляторы ЛКГ обеспечивают высокую надежность каналов высокочастотной связи за счет на порядок меньшей, чем у гирлянд стеклянных тарельчатых изоляторов, емкости.

Условные обозначения

U –50%-ное разрядное напряжение изолятора без рогов при грозовом импульсе положительной полярности, кВ;
Uс, Uм – средние разрядные напряжения изолятора без рогов в сухом состоянии и под дождем, кВ;
Lу – длина пути утечки, мм;

* Определяется заказом в допустимом пределе с дискретностью 10 мм
