Концевые кабельные муфты для кабеля с бумажной изоляцией на напряжение 10 кВ
Кабель

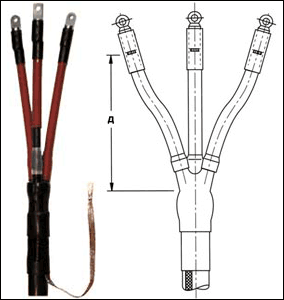

Муфты марки КТп10 предназначены для оконцевания многожильных силовых кабелей с пропитанной бумажной изоляцией на напряжение до 10 кВ.
Например: СБ, АСБУ, ААБУ, ААШв, АСБв и др.
Диапазон сечений: 35 - 240 мм2
Число жил кабеля: 3
Таблица выбора
концевых муфт внутренней установки для кабеля с пропитанной бумажной изоляцией на напряжение до 10 кв.
| Количество жил | Сечения жил (мм2) | Марка муфты |
| 3 | 35-50 | КВТп10-35/50 |
| 3 | 70-120 | КВТп10-70/120 |
| 3 | 150-240 | КВТп10-150/240 |
концевых муфт наружной установки для кабеля с пропитанной бумажной изоляцией на напряжение до 10 кв.
| Количество жил | Сечения жил (мм2) | Марка муфты |
| 3 | 35-50 | КНТп10-35/50 |
| 3 | 70-120 | КНТп10-70/120 |
| 3 | 150-240 | КНТп10-150/240 |
Варианты комплектации
- с болтовыми наконечниками;
- с наконечниками под опрессовку;
- с болтовыми наконечниками производства GPH (Германия);
- без наконечников;
- непаянная система присоединения нейтрали;
- паяная система присоединения нейтрали;
Структура обозначения для заказа КX ТпXX-XXX/XXX XXXX XXXXX
Где: X - тип установки
| Обозначение | Тип комплектации |
| В | Внутренняя установка |
| Н | Наружная установка |
ХX - количество жил кабеля
ХXХ/XХХ - диапазон сечений
ХХХX - тип наконечников
| Обозначение | Тип комплектации |
| пусто | Болтовые наконечники |
| Б/Н | Без наконечников |
| Опр. {сечение} | Наконечники под опрессовку |
| GPH | Болтовые наконечники GPH |
ХХХХX - тип присоединения нейтрали
| Обозначение | Тип комплектации |
| пусто | паяная система |
| нп/з | напаянная система |
Например:
КВТп10-150/240 - концевая муфта внутренней установки, на кабель с пропитанной бумажной изоляцией напряжением до 10кВ, сечением 150-240 мм2, с болтовыми наконечниками и комплектом пайки для присоединения заземления.
КНТп4-70/120 опр.95 нп/з - концевая муфта наружной установки, на кабель с пропитанной бумажной изоляцией напряжением до 10кВ, сечением 70-120 мм2, с наконечниками под опрессовку сечением 95 мм2 и комплектом для непаянного присоединения заземления.
Габаритные размеры и вес 1 шт
| Марка муфты | Вес (кг) | Объем (м3) |
| КВТп10-35/50 | 1,4 | 0,02 |
| КВТп10-70/120 | 1,8 | 0,02 |
| КВТп10-150/240 | 2,3 | 0,02 |
| КНТп10-35/50 | 1,5 | 0,02 |
| КНТп10-70/120 | 1,9 | 0,02 |
| КНТп10-150/240 | 2,4 | 0,02 |
