Соединительные кабельные муфты для кабеля с бумажной изоляцией на 1 кВ
Кабель
Муфты марки Стп предназначены для соединения многожильных силовых кабелей с пропитанной бумажной изоляцией на напряжение до 1 кВ.
Например: ААБвУ, АСБУ, ААБ2л, АСБл, ААБл, АСБ, АСБГ, СБ и др.
Диапазон сечений: 35 - 240 мм2
Число жил кабеля: 3 или 4
Таблица выбора соединительных муфт для кабеля с пропитанной бумажной изоляцией на напряжение до 1 кв.
| Количество жил | Сечения жил (мм2) | Марка муфты |
| 3 | 35-50 | Стп3-35/50 |
| 3 | 70-120 | Стп3-70/120 |
| 3 | 150-240 | Стп3-150/240 |
| 4 | 35-50 | Стп4-35/50 |
| 4 | 70-120 | Стп4-70/120 |
| 4 | 150-240 | Стп4-150/240 |
Варианты комплектации
- с болтовыми соединителями;
- с соединителями под опрессовку;
- с болтовыми соединителями производства GPH (Германия);
- без соединителей;
- непаянная система присоединения нейтрали;
- паяная система присоединения нейтрали;
Структура обозначения для заказа
СтпХ - ХX/ХX ХXX ХXXX
Где:
Х - количество жил кабеля
ХХ/XХ - диапазон сечений кабеля
ХХХ - тип соединителей
| Обозначение | Тип комплектации |
| пусто | Болтовые соединители |
| Б/С | Без соединителей |
| Опр. {сечение} | Соединители под опрессовку |
| GPH | Болтовые соединители GPH |
ХХXХ - тип присоединения нейтрали
| Обозначение | Тип комплектации |
| пусто | паяная система |
| н/з | непаянная система |
Например:
Стп4-150/240 - соединительная муфта, на 4-х жильный кабель с пропитанной бумажной изоляцией напряжением до 1кВ, сечением 150-240 мм2, с болтовыми соединителями и комплектом пайки для присоединения заземления.
Стп3-70/120 опр.95 нп/з - соединительная муфта, на 3-х жильный кабель с пропитанной бумажной изоляцией напряжением до 1кВ, сечением 70-120 мм2, с соединителями под опрессовку сечением 95 мм2 и комплектом для непаянного присоединения заземления.

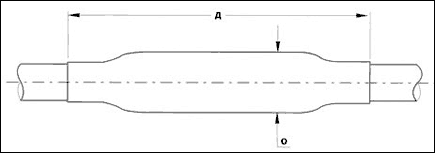

Габаритные размеры и вес 1 шт
| Марка муфты | Вес (кг) | Объем (м3) |
| Стп3-35/50 | 1,9 | 0,06 |
| Стп3-70/120 | 2,5 | 0,06 |
| Стп3-150/240 | 3,4 | 0,06 |
| Стп4-35/50 | 2,3 | 0,06 |
| Стп4-70/120 | 2,9 | 0,06 |
| Стп4-150/240 | 3,9 | 0,06 |
