Соединительные и ответвительные муфты для кабелей с пластмассовой изоляцией - RayGel, GelBox, GelWrap
GelBox: соединительная муфта
RayGel: соединительная и ответвительная муфты
GelWrap: соединительная муфта и ремонтная манжета
Технология гелевой герметизации
Гелевая технология, запатентованная как PowerGel, применяется в рабочем температурном диапазоне от -40°C до 90°C, без ограничения срока складского хранения
PowerGel - это силикон, преобразованный в поперечно-сшитую силиконовую матрицу
PowerGel объединяет преимущества твердых (эластичная память формы) и жидких (смачиваемость и облегание поверхности) герметизирующих материалов
Крайне высокая способность к растягиванию и эластичность, отличные диэлектрические характеристики и стойкость к старению

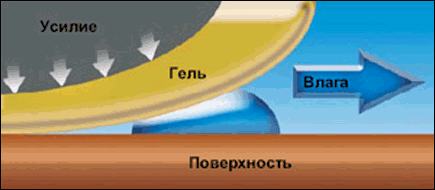

Вытеснение влаги
PowerGel покрывает поверхность тонким слоем силиконовой смазки
Кабель
Соединительные и ответвительные муфты разработаны для 1-, 2-, 3-, 3,5-, 4- и 5-ти жильных кабелей с пластмассовой изоляцией без брони. Например: ВВГ, АВВГ, ПВГ, N(A)YY, N(A)YBY.
Конструкция

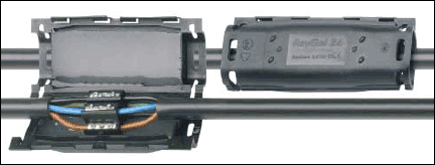

RayGel - соединительные и ответвительные муфты
Жилы кабеля соединяются механическими соединителями, поставляемыми в комплекте муфты или выбранными по размерам, указанным в таблице. Жилы разводятся и между ними устанавливается горизонтальная перегородка. Место соединения укладывается в корпус так, чтобы перегородка корпуса вошла между жил и слегка вдавливалась в гель. Корпус муфты закрывается до характерного щелчка и скрепляется пластмассовым ремешком, предотвращающим случайное открывание корпуса. При необходимости ответвления, жилы отходящего кабеля укладываются параллельно жилам основного кабеля.

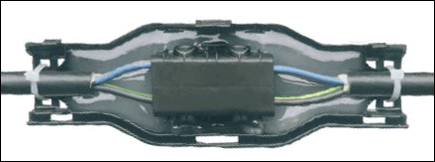

GelBox - соединительные муфты
Блок соединителей жил с прокалыванием изоляции поставляется в комплекте муфты. Принцип прокалывания изоляции позволяет избежать снятия изоляции жил. Кабель после соединения жил укладывается в одну из заполненных гелем половин корпуса. Затем устанавливается вторая заполненная гелем половина. Случайное открытие предотвращает механическая защелка.

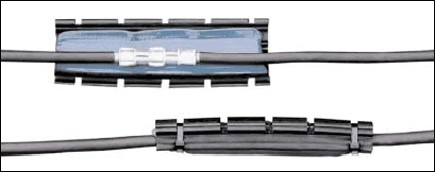

GelWrap - конструкция муфты
GelWrap оборачивается вокруг соединителя или области ремонта наружного покрова, защелкивается и скрепляется пластмассовыми ремешками.
RayGel - соединительные и ответвительные муфты без соединителей для 1-, 2-, 3-, 3,5- и 4-х жильных кабелей
| Номинальное напряжение Uo/U (кВ) | Сечение жилы | Обозначение для заказа | Размеры (мм) Соединитель, макс. | Размеры муфты (мм) | ||
| Основной (мм2) | Ответвл. максимум (мм2) | круглый Диам./Длина | прямоугольный L x W x H | L x W x H | ||
| 0,6/1 | 10-50* | 1 x 16 | RayGel-12 | ∅ 10x25 | 21 x 24 x 15 | 86 x 46 x 26 |
| 0,6/1 | 1,5-6 | 4 x 1,5 | RayGel-23 | ∅ 8x32 | 21,5 x 8 x 12,5 | 144 x 50 x 28 |
| 0,6/1 | 6-16 | 4 x 2,5 | RayGel-24 | ∅14x40 | 20 x 12,5 x 20 | 180 x 70 x 40 |
L x W x H = Длина x Ширина x Высота - только для одножильных кабелей
