Ответвительные муфты для кабелей с пластмассовой и бумажной изоляцией
Кабель
Муфты разработаны для 4-х жильных кабелей с бумажной или пластмассовой изоляцией с броней и без брони. Например: ВВГ, АВВГ, АПВГ, АВБбШв.
Конструкция
Муфты могут монтироваться под напряжением с использованием компактного кольцевого соединителя. Мастика, накладываемая вокруг жил, обеспечивает надежную герметизацию и изоляцию жил. Усиленная стекловолокном термоусаживаемая манжета восстанавливает наружный покров и придает соединению механическую прочность. Для кабелей с броней в комплекты включена арматура для непаяного заземления. Кабели с бумажной изоляцией герметизируются дополнительной маслостойкой мастикой и перчаткой для отходящего кабеля.
Типы жил:
- sm: секторная многопроволочная
- se: секторная однопроволочная
- rm: круглая многопроволочная
- re: круглая однопроволочная

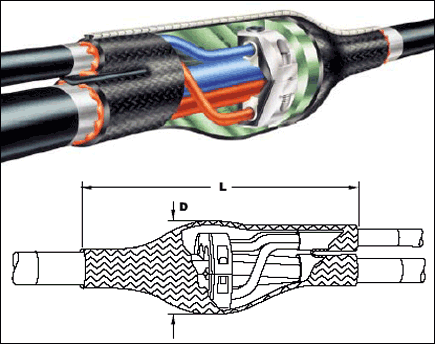

Термоусаживаемые ответвительные муфты для 4-х жильных кабелей с пластмассовой изоляцией в комплекте с компактным кольцевым соединителем Hellstern
| Номин. напряжение Uo/U (кВ) | Сечение жил основн. кабель |
ответв. кабель | Обозначение для заказа | Размеры муфты | |||
| rm/sm(мм2) | re/se (мм2) |
rm/sm (мм2) |
re/se (мм2) | L (мм) | D (мм) | ||
| 0,6/1 | 5x 2,5-10 | 5x 2,5-10 | SMOE 81601* | 250 | 50 | ||
| 0,6/1 | 4-16 | 4-16 | SMOE 81426* | 380 | 55 | ||
| 0,6/1 | 35-70 | 50-95 | 6-50 | 6-70 | ВМНМ 1001-4B1-4874 | 500 | 135 |
| 0,6/1 | 70-120 | 95-150 | 6-50 | 6-70 | ВМНМ 1001-4B1-6875 | 500 | 135 |
| 0,6/1 | 150 | 185 | 6-70 | 6-70 | ВМНМ 1001-4C1-6878 | 500 | 135 |
| 0,6/1 | 185 | 240 | 6-70 | 6-70 | ВМНМ 1001-4D1-6879 | 500 | 155 |
| 0,6/1 | 240 | - | 6-70 | 6-70 | ВМНМ 1001-4D1-6880 | 500 | 155 |
| 0,6/1 | 95-120 | 120-150 | 10-95/ 35-120 | 16-120/ 50-150 | ВМНМ 1001-4D2-6877 | 560 | 155 |
* В комплект входят одножильные изолированные соединители.
При необходимости может быть заказан дополнительный комплект для герметизации двойного ответвления.
