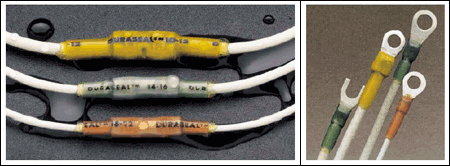

Изолированные гильзы и наконечники типа DuraSeal
Применение
DuraSeal обеспечивают герметичные соединения или оконцевания для установочных кабелей.
Конструкция
Соединитель представляет собой гильзу под опрессовку, закрытую сверху термоусаживаемой трубкой с клеем.
Наконечник с трубчатой частью под опрессовку, закрытой сверху термоусаживаемой трубкой с клеем.
Монтаж
1. Выбирается необходимый размер гильзы. С концов жил удаляется изоляция на длине 7,5 мм. При комнатной температуре клей не прилипает, и концы жил легко вставляются в гильзу.
2. Для опрессовки гильз или наконечников используется специальный инструмент, например, Raychem AD 1522-1.
3. Место соединения нагревается потоком горячего воздуха так, чтобы произошла усадка трубки и по краям её выступил клей. Для нагрева рекомендуется применять инструмент Raychem: фен - HL 2005Е-230V и отражатель - HL 1802Е-070519.
Изолированные гильзы
| Сечение жилы (мм2) мин./макс. |
Обозначение для заказа | Цвет | Длина (мм) |
| 0,5/1 | DS-18-22 | красный | 32 |
| 1,5/2,5 | DS-14-16 | голубой | 32 |
| 4/6 | DS-10-22 | желтый | 32 |
Примечание: Заказывается в коробках, содержащих 100 или 50 (для сечений 4-6 мм2 ) штук.
Изолированные наконечники
| Сечение жилы (мм2 ) мин./макс. |
Обозначение для заказа | Цвет | |||
| с вилкой | с отверстием | ||||
| d = 4 мм | d = 4 мм | d = 6 мм | d = 8 мм | ||
| 0,5/1 | DF-2-40 | DR-2-40 | DR-2-60 | DR-2-80 | красный |
| 1,5/2,5 | DF-6-40 | DR-6-40 | DR-6-60 | DR-6-80 | голубой |
| 4/6 | DF-4-40 | DR-4-40 | DR-4-60 | DR-4-80 | желтый |
Примечание: Заказывается в коробках, содержащих 100 или 50 (для сечений 4-6 мм2 ) штук, d = диаметр отверстия.
