Соединительные муфты для контрольных кабелей с изолированной гильзой типа DuraSeal
Кабель
Здесь представлены соединительные муфты для контрольных кабелей с пластмассовой изоляцией с броней и без брони. Например: KВВГ, KПсВГ.
Конструкция
Для кабелей без брони

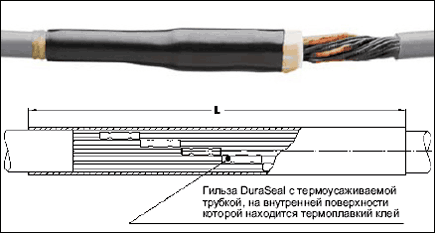

Жилы соединяются и герметизируются с помощью гильз DuraSeal. Для придания круглой формы в области соединения накладывается картонный кожух, на котором усаживается толстостенная трубка для защиты и герметизации.
Для кабелей со стальной ленточной броней
Соединение выполняется так же, как для кабелей без брони. Дополнительно область соединения оборачивается медной луженой сеткой, которая фиксируется на ступенях брони кабелей роликовыми пружинами. Внешнюю механическую защиту и герметизацию обеспечивает толстостенная термоусаживаемая трубка.
Соединительные муфты для кабелей с пластмассовой изоляцией без брони
| Номинальное Напряжение Uo/U (кВ) | Количество жил | Сечение жилы (мм2) | Диаметр кабеля (мм) | Обозначение для заказа | Размер L (мм) | |
| мин. | макс. | |||||
| 0,6/1 | 4 - 7 | 1,5 - 2,5 | 8 | 19 | SMOE 81140 | 300 |
| 0,6/1 | 8 - 14 | 1,5 - 2,5 | 12 | 22 | SMOE 81141 | 300 |
| 0,6/1 | 15 - 21 | 1,5 - 2,5 | 15 | 27 | SMOE 81142 | 350 |
| 0,6/1 | 22 - 40 | 1,5 - 2,5 | 20 | 35 | SMOE 81143 | 350 |
| 0,6/1 | 41 - 75 | 1,5 - 2,5 | 28 | 44 | SMOE 81144 | 400 |
Соединительные муфты для кабелей со стальной ленточной броней
| Номинальное Напряжение Uo/U (кВ) | Количество жил | Сечение жилы (мм2) | Диаметр кабеля (мм) | Обозначение для заказа | Размер L (мм) | |
| мин. | макс. | |||||
| 0,6/1 | 4 - 7 | 1,5 - 2,5 | 14 | 21 | SMOE 81140-T | 450 |
| 0,6/1 | 8 - 14 | 1,5 - 2,5 | 15 | 26 | SMOE 81141-T | 450 |
| 0,6/1 | 15 - 21 | 1,5 - 2,5 | 18 | 30 | SMOE 81142-T | 550 |
| 0,6/1 | 22 - 40 | 1,5 - 2,5 | 21 | 39 | SMOE 81143-T | 550 |
| 0,6/1 | 41 - 75 | 1,5 - 2,5 | 31 | 47 | SMOE 81144-T | 650 |
