Соединительные муфты для гибких кабелей с резиновой изоляцией
Кабель
Здесь представлены соединительные муфты для экранированных и неэкранированных гибких кабелей с резиновой изоляцией. Максимальное число жил - 5. Например: КГ, KГН, КПП

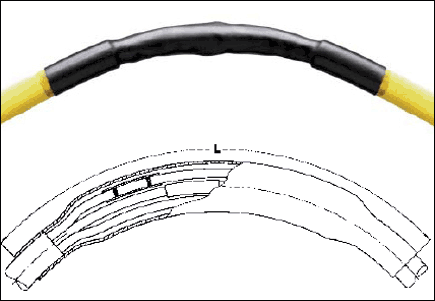

Конструкция
Соединители изолируются с помощью гибких термоусаживаемых трубок с термоплавким клеем на внутренней поверхности. Наружная защита обеспечивается гибкой толстостенной термоусаживаемой трубкой. Пространство между жилами заполняется эластичной мастикой. Для экранированных кабелей в комплект входит медная сетка, которая оборачивается вокруг мастики.
Неэкранированные кабели
| Номинальное напряжение Uo/U (кВ) | Сечение жилы (мм2) | Обозначение для заказа | Размеры (мм) L | Размеры (мм) D |
| 0,6/1 | 1,5-6 | EMKJ 0004 | 350 | 28 |
| 0,6/1 | 10-16 | EMKJ 0017 | 510 | 34 |
| 0,6/1 | 25-50 | EMKJ 0027 | 560 | 55 |
| 0,6/1 | 70-120 | EMKJ 0037 | 740 | 78 |
Примечание: Соединители не входят в комплект.
Экранированные кабели
| Номинальное напряжение Uo/U (кВ) | Сечение жилы (мм2) | Обозначение для заказа | Размеры (мм) L | Размеры (мм) D |
| 0,6/1 | 1,5-6 | EMKJ 0104 | 350 | 25 |
| 0,6/1 | 10-16 | EMKJ 0117 | 510 | 36 |
| 0,6/1 | 25-50 | EMKJ 0127 | 560 | 60 |
| 0,6/1 | 70-120 | EMKJ 0137 | 740 | 84 |
Примечание: Соединители не входят в комплект.
