Для кабелей без брони

Соединительная муфта состоит из четырех или пяти внутренних и одной внешней термоусаживаемых изоляционных трубок. Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Аналогичная трубка большего диаметра обеспечивает внешнюю защиту и герметизацию. Все муфты позволяют перекрещивать жилы при фазировке. Для муфт, поставляемых без соединителей, размеры используемых гильз под опрессовку или механических болтовых соединителей не должны превышать размеров, указанных в таблице.

Для кабелей со стальной ленточной броней

Соединительная муфта состоит из четырех или пяти внутренних и одной внешней термоусаживаемых изоляционных трубок, а также луженой медной сетки и роликовых пружин. Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Луженая медная сетка оборачивается вокруг места соединения, служит механической защитой и с помощью роликовых пружин электрически соединяет броню кабелей. Термоусаживаемая трубка большего диаметра обеспечивает внешнюю защиту и герметизацию. Все муфты позволяют перекрещивать жилы при фазировке. Для муфт, поставляемых без соединителей, размеры используемых гильз под опрессовку или механических болтовых соединителей не должны превышать размеров, указанных в таблице.

Источник: http://time-for-lady.ru/beauty/174-oblepihovoe-maslo-dlya-volos.html

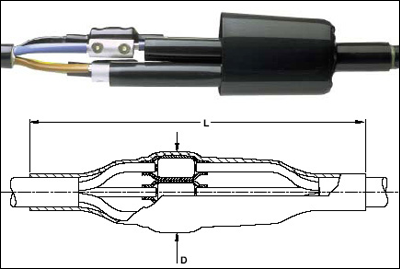

	Соединительные муфты с механическими соединителями для кабелей с пластмассовой изоляцией Номинальное напряжение Uo/U (кВ) Сечение жилы (мм2) Обозначение для заказа для кабелей без брони Размеры муфты (мм) без брони с броней L D 0.6/1 1,5-6 POLJ-01/4X 1-6   230 25 1,5-6 POLJ-01/5X 1-6*   230 25 4-16 POLJ-01/4X 4-16   300 35 4-16 POLJ-01/5X 4-16*   300 35 10-35 POLJ-01/4X 10-35 POLJ-01/4X 10-35POLJ-0 450 50 10-35 POLJ-01/5X 10-35*   450 50 25-70 POLJ-01/4X 25-70 POLJ-01/4X 25-70POLJ-0 600 70 70-120 POLJ-01/4X 70-120 POLJ-01/4X 70-120POLJ-0 650 80 150-240 POLJ-01/4X150-240 POLJ-01/4X 150-240-T 800 110 * Муфты могут быть использованы для 4-х и 5-ти жильных кабелей. Примечание: Муфты разработаны только для тех соединителей, которые включены в набор. Другие соединители не могут быть использованы. Муфты для кабелей с проволочной броней могут быть заказаны по запросу.
	Муфты без соединителей для кабелей с пластмассовой изоляцией без брони Номинальное напряжение Uo/U (кВ) Сечение жилы (мм2) Обозначение для заказа Макс.размеры соединителя (мм) Размеры муфты (мм) Соединение с опрессовкой Болтовое соединение Длина Диаметр L D для использования опрессовки или механических соединителей 0.6/1        1,5-10   SMOE 81511 35 8 230 25 1,5-10   SMOE 81511-CEE05 *  35 8 230 25 6-25   SMOE 81512  75 12 450 40 51245    SMOE 81512-CEE05 * 75 12 450 40 16-50   SMOE 81513 95 18 600 50 70-150 70-120 SMOE 81514  130 26 750 80 95-30 150-240 SMOE 81515 150 37 850 110 для использования механических соединителей 0.6/1   10-35 SMOE 81516 45 18 400 50    10-35 SMOE 81516-CEE05 *  45  18 400 50    25-70 SMOE 81517 60 26 500 70    70-120 SMOE 81518 75 29 550 80    150-240 SMOE 81519 85 38 700 110 * Муфты с кодом СЕЕ05 могут быть использованы для 4-х и 5-ти жильных кабелей.
	Муфты без соединителей для кабелей с пластмассовой изоляцией со стальной ленточной броней или алюминиевым ленточным экраном Номинальное напряжение Uo/U (кВ) Сечение жилы (мм2) Обозначение для заказа Макс.размеры соединителя (мм) Размеры муфты (мм) Соединение с опрессовкой Болтовое соединение Длина Диаметр L D для использования опрессовки или механических соединителей 0.6/1        1,5-10   SMOE 81521 35 8 230 25 6-25   SMOE 81522 35 8 230 25 16-50   SMOE 81523 75 12 450 40 70-150 70-120  SMOE 81524 75 12 450 40 95-300 150-240 SMOE 81525 95 18 600 50 для использования механических соединителей 0.6/1   10-35 SMOE 81526 45 18 400 50   25-70 SMOE 81527 60 26 600 70   70-120 SMOE 81528 75 29 650 80   150-240 SMOE 81529 85 38 800 110 Примечание: Размеры соединителей не должны превышать размеры, указанные в таблице. Диапазоны сечений жил, данные в таблице, применимы для всех типов кабелей с изоляцией из ПВХ пластиката с использованием соединителей под опрессовку в соответствии со стандартом DIN или механических соединителей в указанных пределах.
