Железобетонные опоры используются для установки на высоковольтных линиях электропередач. Используются в местности, где температура воздуха доходит до -55 градусов по Цельсию. Самое главное положительное качество железобетонных опор – повышенная стойкость к суровым природным явлениям, а также высокая коррозийная сопротивляемость.
 |

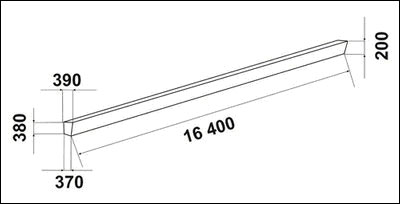

СВ164-1; СВ164-2
Опоры железобетонные, предварительно напряжённые, для воздушных линий элект ропередачи напряжением 35 и 110кв.
ТУ 5863-005-00113557-94.
| Расчетный изгибающий момент, кН/м |
117 кН/м и 91 кН/м |
| Расчетная температура воздуха, °С |
до -55 |
| Марка бетона |
300-400 |
| Объем бетона, м3 |
0.42 |
| Масса, т |
3,6 |
| Морозостойкость |
F150 |
| Водонепроницаемость |
W4 |
|
|
 |

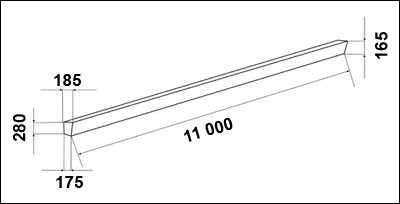

СВ110-1А; СВ110-2А
Опоры железобетонные, предварительно напряжённые, для воздушных линий электропередачи напряжением 0,38 и 6-10кв.
ТУ 5863-002-00113557-94.
| Расчетный изгибающий момент, кН/м |
35 кН/м и 50 кН/м |
| Расчетная температура воздуха, °С |
до -40 и -55 |
| Марка бетона |
400 |
| Объем бетона, м3 |
0,45 |
| Масса, т |
1,2 |
| Морозостойкость |
F200 |
| Водонепроницаемость |
W6 |
|
|
 |
СВ105-3,6; СВ105-5
Опоры железобетонные, предварительно напряжённые, для воздушных линий электропередачи напряжением 0,38-20кв.
ТУ 5863-003-00113557-94.
| Расчетный изгибающий момент, кН/м |
35 кН/м и 50 кН/м |
| Расчетная температура воздуха, °С |
до -40 и -55 |
| Марка бетона |
400 |
| Объем бетона, м3 |
0,47 |
| Масса, т |
1,2 |
| Морозостойкость |
F200 |
| Водонепроницаемость |
W6 |
|
|
 |

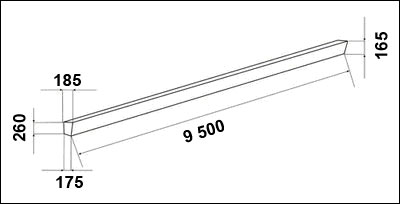

СВм95-2; СВм95-3
Опоры железобетонные, предварительно напряжённые, для воздушных линий электропередачи напряжением 0,38кв.
ТУ 5863-003-00113557-94.
| Расчетный изгибающий момент, кН/м |
19,6 кН/м и 24,5 кН/м |
| Расчетная температура воздуха, °С |
до -40 и -55 |
| Марка бетона |
400 |
| Объем бетона, м3 |
0,38 |
| Масса, т |
1,2 |
| Морозостойкость |
F200 |
| Водонепроницаемость |
W6 |
|
