Зажимы поддерживающие (ПГН)

1. Преимущественная область применения

Поддерживающие глухие зажимы предназначены для крепления проводов и молниезащитных тросов (стальных канатов) к изолирующим подвескам, а также для крепления молниезащитных тросов непосредственно к промежуточным опорам воздушных линий электропередачи. Зажимы поддерживающие глухие разделяются по назначению на группы:

Зажимы для одного провода в фазе типов ПГ и ПГН.
Зажимы для двух, трех, четырех, пяти и восьми проводов в фазе типов 2ПГН, ЗПГН, 4ПГН, 4ПГН2, 5ПГН, 5ПГН2, 8ПГН2 и 8ПГН4.
Зажимы для открытых распределительных устройств марок 2ПГН-5-1 и ЗПГН-5-1.
Зажимы для районов частых гололедов марок ПГН-5-4, ЗПГН2-5-1 и ЗПГН2-5-4.
Зажимы для трех проводов АС500/336 марок ЗПГН-6-1 и ЗПГН2-6-1.
Зажимы для полых алюминиевых проводов марок ПГН-6-9, ПГН-8-6, ЗПГН-8-1 и 4ПГН2-8-2.
Зажимы для промежуточно-угловых опор типов ПГУ, 2ПГУ, ЗПГУ и 5ПГУ2.
Подвесы многороликовые.

Кроме этих основных групп поддерживающих зажимов на линиях электропередачи и подстанциях применяется ряд других поддерживающих зажимов и устройств более узкого назначения.

2. Конструкция

Зажим поддерживающий глухой ПГН-1-5

Зажимы поддерживающие глухие ПГН-1-5 предназначены для крепления проводов и молниезащитных тросов на промежуточных опорах. Масса - 0,71кг.

Соединяется с арматурой					Диаметр алюминевых, сталеалюминевых и медных проводов, мм	Соответствуют требованиям ТУ	Разрушающая нагрузка, кН(тс), не менее
L	H	H₁	A	d	Диаметр алюминевых, сталеалюминевых и медных проводов, мм	Соответствуют требованиям ТУ	Разрушающая нагрузка, кН(тс), не менее
192	55	94	17	16	6,4-9,2	34.13.10029-90	25

Зажим поддерживающий глухой ПГН-2-6

Зажимы поддерживающие глухие ПГН-2-6 предназначены для крепления проводов и молниезащитных тросов на промежуточных опорах. Масса - 0,71кг.

Соединяется с арматурой					Диаметр алюминевых, сталеалюминевых и медных проводов, мм	Соответствуют требованиям ТУ	Разрушающая нагрузка, кН(тс), не менее
L	H	H₁	A	d	Диаметр алюминевых, сталеалюминевых и медных проводов, мм	Соответствуют требованиям ТУ	Разрушающая нагрузка, кН(тс), не менее
192	55	93	17	16	9,6-12,6	34.13.10029-90	25

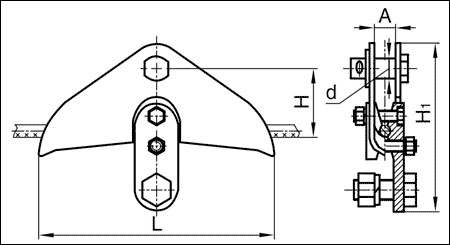

Зажим поддерживающий глухой ПГН-2-6А

Зажимы поддерживающие глухие ПГН-2-6А предназначены для крепления проводов и молниезащитных тросов на промежуточных опорах. Масса - 0,94 кг.

Соединяется с арматурой					Диаметр алюминевых, сталеалюминевых и медных проводов, мм	Соответствуют требованиям ТУ	Разрушающая нагрузка, кН(тс), не менее
L	H	H₁	A	d	Диаметр алюминевых, сталеалюминевых и медных проводов, мм	Соответствуют требованиям ТУ	Разрушающая нагрузка, кН(тс), не менее
190	55	136	17	16	6,8-10,5	34.13.10029-90	25

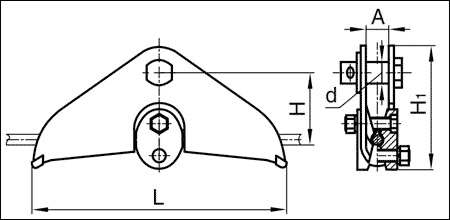

Зажим поддерживающий глухой ПГН-3-5

Зажимы поддерживающие глухие ПГН-3-5 предназначены для крепления проводов и молниезащитных тросов на промежуточных опорах. Масса - 1,1кг.

Соединяется с арматурой					Диаметр алюминевых, сталеалюминевых и медных проводов, мм	Соответствуют требованиям ТУ	Разрушающая нагрузка, кН(тс), не менее
L	H	H₁	A	d	Диаметр алюминевых, сталеалюминевых и медных проводов, мм	Соответствуют требованиям ТУ	Разрушающая нагрузка, кН(тс), не менее
220	67	111	20	16	13,5-19,6	34.13.10029-90	29,4

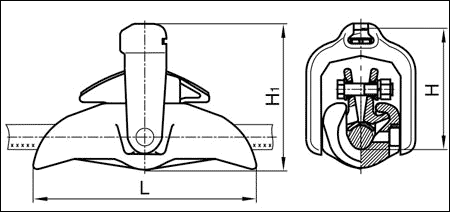

Зажим поддерживающий глухой ПГН-5-3

Зажимы поддерживающие глухие ПГН-5-3 предназначены для крепления одного провода к изолирующим подвескам линий электропередач 35, 110, 220 кВ. Масса – 5,30 кг.

Соединяется с арматурой					Диаметр алюминевых, сталеалюминевых и медных проводов, мм	Соответствуют требованиям ТУ	Разрушающая нагрузка, кН(тс), не менее
L	H	H₁	A	d	Диаметр алюминевых, сталеалюминевых и медных проводов, мм	Соответствуют требованиям ТУ	Разрушающая нагрузка, кН(тс), не менее
300	158	188	-	-	21,6-33,2	34.13.10029-90	60
