Каталог арматуры

Звенья промежуточные (ПРТ)

1. Преимущественная область применения

Арматура используется для комплектования изолирующих подвесок проводов и молниезащитных тросов, соединения проводов и тросов в пролетах и шлейфах, присоединения проводов к выводам электрических аппаратов, фиксирования расщепленных проводов фазы на заданном расстоянии, защиты проводов от воздействия вибрации и других колебаний, выравнивания электрического поля вблизи изоляторов, подвесок и др.

В процессе эксплуатации арматура воспринимает различные механические нагрузки - статические и динамические, воздействие атмосферных явлений в условиях электрического поля. Вследствие этого линейная арматура ВЛ должна удовлетворять следующим основным требованиям:

обладать достаточной механической прочностью;
обладать высокой коррозионной стойкостью;
по возможности не иметь источников стриммерных разрядов;
обладать минимальными потерями на перемагничивание при прохождении переменного тока.

Токонесущая арматура не должна обладать сопротивлением электрическому току, превышающим электрическое сопротивление провода той же длины.

2. Конструкция

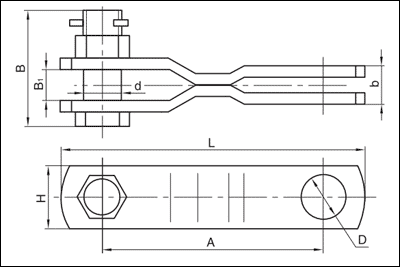

Звено промежуточное трёхлапчатое ПРТ-12-1

Звенья промежуточные трёхлапчатые ПРТ-12-1 Нормативная документация (ГОСТ, ТУ): 34-13-11124-88. Масса - 1,145 кг.

Размеры, мм								Разрушающая нагрузка Р, кН (тс), не менее
B₁	b	d	D	A	L	H	B	Разрушающая нагрузка Р, кН (тс), не менее
23	22	22	23	100	160	50	78	120(12)

Звено промежуточное трёхлапчатое ПРТ-16-1

Звенья промежуточные трёхлапчатые ПРТ-16-1 Нормативная документация (ГОСТ, ТУ): 34-13-11124-88. Масса - 1,43 кг.

Размеры, мм								Разрушающая нагрузка Р, кН (тс), не менее
B₁	b	d	D	A	L	H	B	Разрушающая нагрузка Р, кН (тс), не менее
26	25	25	26	110	180	60	83	160(16)

Звено промежуточное трёхлапчатое ПРТ-21-1

Звенья промежуточные трёхлапчатые ПРТ-21-1 Нормативная документация (ГОСТ, ТУ): 34-13-11124-88. Масса - 2,3 кг.

Размеры, мм								Разрушающая нагрузка Р, кН (тс), не менее
B₁	b	d	D	A	L	H	B	Разрушающая нагрузка Р, кН (тс), не менее
29	28	28	29	115	185	56	98	210(21)

Звено промежуточное трёхлапчатое ПРТ-7-1

Звенья промежуточные трёхлапчатые ПРТ-7-1 Нормативная документация (ГОСТ, ТУ): 34-13-11124-88. Масса - 0,462 кг.

Размеры, мм								Разрушающая нагрузка Р, кН (тс), не менее
B₁	b	d	D	A	L	H	B	Разрушающая нагрузка Р, кН (тс), не менее
17	16	16	17	70	110	36	61	70(7)
