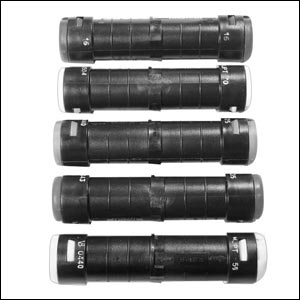

Гильзы соединительные для проводов фаз - производство Франция
- Алюминиевая трубчатая форма покрыта изоляционным погодо- и ультрафиолетостойким полимером.
- Герметизация обеспечивается за счет эластомерных колец, которые имеют определенный цвет соответствующий сечению провода.
- Алюминиевая трубчатая часть заполнена контактной смазкой.
- Испытаны на герметичность напряжением 6 кВ в течение 30 минут под водой. Механическая прочность на разрыв составляет:
- 80% для самонесущей (четырехпроводной) системы.
- 60% для фазных проводов с несущей нейтралью.
- 100% для несущей нейтрали.
| Тип |
Сечение (мм) |
Диаметр (мм) |
Цвет кольца |
Масса (кг) |
| Внутренний |
Наружный |
| MJPT 16 |
16 |
5,5 |
20 |
Голубой |
0,055 |
| MJPT 25 |
25 |
6,5 |
20 |
Оранжевый |
0,050 |
| MJPT 35 |
35 |
8,5 |
20 |
Красный |
0,050 |
| MJPT 50 |
50 |
9,0 |
20 |
Желтый |
0,050 |
| MJPT 50-25 |
50-25 |
9,0 |
20 |
Желт./оранж. |
0,050 |
| MJPT 50-35 |
50-35 |
9,0 |
25 |
Желт./красн. |
0,050 |
| MJPT 70-35 |
70-35 |
10,5 |
25 |
Белый/красн. |
0,045 |
| MJPT 70-50 |
70-50 |
10,5 |
20 |
Белый/желт. |
0,045 |
| MJPT 95 |
95 |
12,2 |
20 |
Серый |
0,040 |
| MJPT 95-35 |
95-35 |
12,2 |
20 |
Серый/красн. |
0,045 |
| MJPT 95-50 |
95-50 |
12,2 |
20 |
Серый/желт. |
0,040 |
| MJPT 95-70 |
95-70 |
12,2 |
20 |
Серый/белый |
0,040 |
| MJPT 120 D25 |
120 |
14,2 |
25 |
Розовый |
0,085 |
| MJPT 150 |
150 |
15,5 |
25 |
Фиолетовый |
0,080 |
| MJPT 150-70 |
150-70 |
15,5 |
25 |
Фиолет./белый |
0,090 |
| MJPT 150-95 D25 |
150-95 |
15,5 |
25 |
Фиолет./серый |
0,090 |
|
 |
Для изолированной несущей нейтрали СИП
| Тип |
Сечение (мм) |
Диаметр (мм) |
Цвет кольца |
Масса (кг) |
| Внутренний |
Наружный |
| MJPT 50 N |
50 |
9,5 |
20 |
- |
0,08 |
| MJPT 54 |
54,6 |
10,0 |
20 |
Черный |
0,08 |
| MJPT 70 N |
70 |
10,5 |
20 |
Белый |
0,08 |
| MJPT 95 N |
95 |
11 |
20 |
Белый/черный |
0,08 |
|
