1. Преимущественная область применения
Предназначены для всех типов проводов СИП напряжением до 1 кВ, для подключения проводов абонента и освещения. Болты затягиваются до срыва головки. Нет необходимости снимать изоляцию.
2. Конструкция
 |
Зажимы прокалывающие магистральных, абонентских и линий освещения -производство Франция
Герметичные изолированные прокалывающие зажимы
- Корпус зажима изготовлен из погодо - и ультрафиолетостойкого, стеклоармиро-ванного полимера.
- Контактные пластины изготовлены из луженой меди. Все зажимы имеют болт со срывной головкой, что обеспечивает простой и надежный монтаж.
- Отсутствуют выпадающие компоненты.
- Зажимы испытаны на герметичность под напряжением 6кВ в течение 30 минут под водой.
- Отсутствие потенциала на болтах позволяет монтировать их на линиях СИП, находящихся под напряжением. Несущая способность проводников остается выше 80% для 4-х проводной системы и 95% для несущей нейтрали.
| Тип |
Сечение (мм2) |
Момент затяжки (Нм) |
Масса (кг) |
| магистраль |
ответвление |

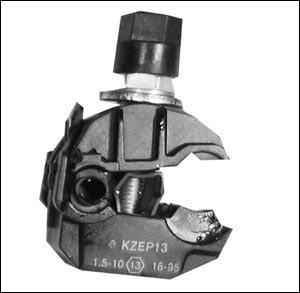

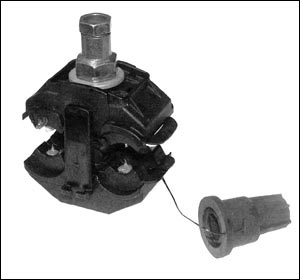

| EP 35-13 |
2.5-35 |
1.5-6 |
7 |
0.05 |
| EP 95-13 |
16-95 |
1.5-10 |
7 |
0.05 |
| P2X-95 |
16-95 |
4-50 |
11 |
0.12 |
| P2X-150 |
50-150 |
6-35(50) |
11 |
1.12 |
| P3X-95 |
25-95 |
25-95 |
18 |
0.16 |
| P4X-150D |
50-150 |
50-150 |
18 |
0.34 |
|
|
 |
Зажимы прокалывающие магистральных, абонентских и линий освещения - производство Финляндия
Влагозащищенные изолированные прокалывающие зажимы
- Зажимы изготовлены из коррозийного алюминиевого сплава, прокалывающие зубья покрыты оловом.
- Форма зубцов препятствует проникновению влаги к жиле и предотвращает коррозию.
- Корпус выполнен из механически прочного атмосферного термопластика.
- Легко монтируются.
- Можно использовать для подключения отпайки под напряжением.
- Шестигранная срывная головка изолирована от болта затяжки и от металлического зажима.
- Требуется специальный поддерживающий ключ (ST 34).
| Тип |
Сечение (мм2) |
Масса (кг) |
| магистраль |
ответвление |

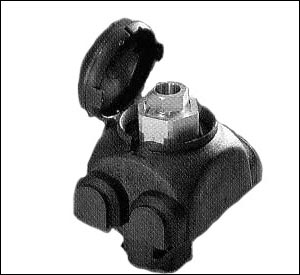

| SLIP 22.1 |
10-95 Al |
10-95 Al |
0.12 |
| SLIP 12.1 |
10-95 Al/Cu |
1.5-50 Al/Cu |
0.1 |
| SL 24 |
10-150 Al |
10-54.6 Al |
0.14 |
| SLIP 32.2 |
16-150 Al |
16-120 Al |
0.15 |

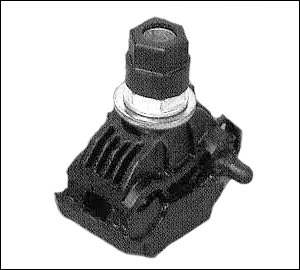

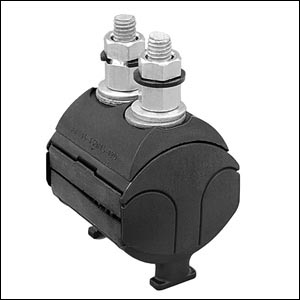

Герметичные изолированные прокалывающие зажимы
- Испытательное одноминутное напряжение 6 кВ при 50 Гц.
- Полностью изолированный болт обеспечивает возможность работы под напряжением. Проникновение влаги к жиле предотвращается герметизированным уплотнением вокруг зубцов зажима и заполнением смазкой на отпайке.
- Предусмотрена возможность монтажа без снятия с проводов изоляции.
| Тип |
Сечение (мм2) |
Масса (кг) |
| магистраль |
ответвление |
| SLIW 11.1 |
16-95 |
1.5-10 |
0.05 |
| SLIW 15.1 |
25-95 |
6-50 |
0.09 |
| SLIW 17.1 |
25-50 |
25-70 Cu -95 Al |
0.13 |
| SLIW 17.2 |
25-120 |
25-120 Cu -150 Al |
0.26 |
|
