1. Преимущественная область применения
Предназначены для крепления изолированной несущей нейтрали СИП до 1 кВ. На промежуточных опорах трасса линии может быть прямой и под углом до 30° к опоре и до 50° от опоры.
2. Конструкция
 |

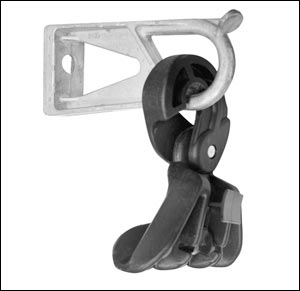

Комплект промежуточной подвески - производство Франция
- Нейтраль фиксируется регулируемым зажимом.
- Зажим и подвижное звено изготовлены их погодо- и ультрафиолетостойкого полимера, усиленного стекловолоконной структурой.
- Подвижное соединение позволяет двигаться в продольном и поперечном направлении.
- Крепление комплекта к опоре осуществляется болтом М16 или лентой из нержавеющей стали Л - 207.
- Особенностью комплекта промежуточной подвески является отсутствие выпадающих деталей.
- Не требует монтажного инструмента.
| Несущая нейтраль |
Разрушающая нагрузка (кгс) |
Масса (кг) |
| Тип |
Сечение (мм2) |
Диаметр (мм) |
| ES 35-1500 |
16-35 |
8-11 |
430 |
0.28 |
| ES 1500 |
50-70 |
10-13.5 |
1200 |
0.32 |
| ES 2000 |
50-70 |
11-15.5 |
1600 |
0.34 |
|
|
|
|
Комплект промежуточной подвески - производство Финляндия
- Изолированный несущий провод укладывается в канавку зажима и зажимается фиксатором.
- Зажим изготовлен из погодо- и ультрафиолетостойкого полимера.
- Крепление комплекта к опоре осуществляется болтом М16 или лентой из нержавеющей стали Л - 207.
| Несущая нейтраль |
Разрушающая нагрузка (кгс) |
Масса (кг) |
| Тип |
Сечение (мм2) |
Диаметр (мм) |
| SO260 |
25-95 |
8.5-15.5 |
1200 |
0.37 |
|
